Aluminium vinduer og døreanvendes i vid udstrækning i bolig-, erhvervs-, industri- og højhusarkitektur, fordi de kombinerer strukturel styrke, designfleksibilitet, vejrbestandighed, lave vedligeholdelseskrav og kompatibilitet med moderne rudesystemer. Den mest effektive specifikation er dog ikke blot et spørgsmål om at vælge aluminium. Rammeserier, legeringskvalitet, åbningskonfiguration, glasopbygning, termisk adskillelse, tætninger, hardware, overfladebehandling, dræning og installationsdetaljer påvirker alle den endelige ydeevne af en færdig åbning. Denne vejledning forklarer, hvordan disse elementer fungerer sammen, hvordan man sammenligner almindelige konfigurationer, hvordan man matcher et system til et bygningsmiljø, og hvordan man undgår specifikationsfejl, der kan reducere komfort eller serviceydelse.
Indholdsfortegnelse
Klik på et vilkårligt afsnit for at springe direkte til emnet.
Hvorfor materialevalg betyder noget i moderne åbninger
Et vindue eller en dør er mere end en ramme omkring en rude. Det er en del af bygningens klimaskærm, påvirker hvordan mennesker oplever et indre rum og skal arbejde under gentagne åbningscyklusser, skiftende temperaturer, vindtryk, regn, sollys og daglig rengøring.
Derfor bør materialevalg overvejes sammen med systemdesign. Aluminium er attraktivt til arkitektoniske applikationer, fordi det tilbyder en nyttig kombination af styrke, dimensionsstabilitet, fremstillingsfleksibilitet og relativt lav strukturel vægt. Det kan også ekstruderes i komplekse sektioner, hvilket giver designere og producenter mulighed for at integrere kamre, glaslommer, dræningsveje, pakninger, fastgørelsessteder og andre funktionelle funktioner i ét koordineret profilsystem.
For et boligprojekt kan det udmønte sig i slanke sigtelinjer og praktisk ventilation. For en kommerciel bygning kan prioriteterne skifte mod større glasarealer, gentagne åbningscyklusser, stærkere hardware eller strammere kontrol med luft- og vandbevægelser. I et kystmiljø bliver overfladebeskyttelse og korrosionsbestandighed særligt vigtigt. I et område med kraftig vind fortjener profilgeometri, forstærkning, glasvalg og forankring stor opmærksomhed.
Profiler overfører belastninger fra ruder, beslag, vindtryk og driftskræfter ind i bygningskonstruktionen.
Rammer, tætninger, drænkanaler og ruder arbejder sammen for at begrænse uønsket luft- og vandbevægelse.
Profildimensioner, sigtelinjer, finish, farve og åbningsstil påvirker det visuelle sprog i en facade.
Hardware og rammegeometri bestemmer, hvor let enheden åbner, lukker, låser, ventilerer og forbliver på linje.
De stærkeste systemer er derfor ikke defineret af en enkelt funktion. Ydeevne kommer fra koordination. En legering af høj kvalitet kan ikke kompensere for dårlig dræning. En stærk ramme kan ikke skabe en pålidelig tætning, hvis rammens geometri er unøjagtig. Fremragende glas kan ikke overvinde en dårligt installeret perimeterfuge. Den komplette samling skal betragtes som én konstrueret åbning.
Forståelse af det strukturelle system
Den grundlæggende strukturelle logik i en aluminiumsåbning er ligetil: Ekstruderede profiler skaber rammen og de bevægelige sektioner, ruder holdes i dedikerede lommer, hardware er placeret i forstærkede områder, og tætningskomponenter lukker de tilsigtede mellemrum mellem faste og bevægelige dele.
Det, der gør systemet sofistikeret, er interaktionen mellem disse elementer. En profil, der ser kompakt ud udefra, kan indeholde flere indvendige kamre. Disse kamre kan hjælpe med stivhed, dræning, placering af fastgørelseselementer eller termisk adskillelse. Selve profilgeometrien kan derfor fortælle en meget mere brugbar teknisk historie end den synlige overflade alene.
Faste rammer og betjeningssektioner
Den faste omkredsramme etablerer forbindelsen mellem åbningen og væggen. Den skal bevare sin geometri, samtidig med at den modstår de belastninger, der overføres gennem rammen og ruden. Betjenelige sektioner skal derimod balancere stivhed med bevægelse. Deres dimensioner skal forblive stabile nok til, at hardware kan fungere korrekt, og for at tætninger kan opretholde ensartet kontakt.
Den glaserede lomme
Glaslommen bestemmer, hvordan glas placeres, understøttes, fastholdes og forsegles. En veldesignet lomme understøtter glasset korrekt, samtidig med at der efterlades plads til pakninger, sætteklodser, dræning og den nødvendige glastykkelse. Foreneligheden mellem glasopbygning og profilsystem bør altid kontrolleres før fremstilling.
Samlinger og tilslutningspunkter
Hjørnesamlinger og mekaniske forbindelser overses ofte ved visuel sammenligning, fordi de ikke er den mest oplagte del af en færdig åbning. Ikke desto mindre kan de påvirke justering, stivhed, tætningskontinuitet og langsigtet drift. Præcisionsskæring og nøjagtig hjørnemontage betyder noget, især når flere enheder er installeret i en sammenhængende facade.
For projekthold er en nyttig vane at anmode om en komplet snittegning i stedet for kun at vurdere rammen ud fra fotografier. En sektion kan afsløre profildybden, kammerarrangementet, ruden, placeringen af den termiske barriere, dræningsruten, pakningspositionen og hardwaregrænsefladen i en enkelt visning.
Aluminium vinduer og døreforstås bedst som konstruerede samlinger. Udtrykket lyder måske simpelt, men det faktiske tekniske system kan variere betydeligt afhængigt af profilserier, åbningsstil, legering, glas, termisk design, tætninger og miljøkrav.
Hvordan legeringsvalg påvirker ydeevnen
Ikke alle aluminiumsprofiler har de samme mekaniske egenskaber. Legeringsfamilie og temperament påvirker styrke, udbytteadfærd, forlængelse, bearbejdningsrespons og den måde, en profil kan designes omkring et bestemt belastningskrav.
For arkitektoniske systemer er to kvaliteter, der ofte overvejes, 6063-T5 og 6061-T6. De er ikke udskiftelige i enhver applikation. Det korrekte valg afhænger af den påkrævede profilgeometri, belastningstilstand, fremstillingsmetode og projektspecifikation.
| Materialekvalitet | Typisk karakter | Typisk designovervejelse | Hvor det kan være nyttigt |
|---|---|---|---|
| 6063-T5 | Stærk profil-ekstruderingsegnethed med gode overfladebehandlingsegenskaber | Nyttig til mange konventionelle arkitektoniske profiler og detaljerede ekstruderinger | Boligsystemer og generelle kommercielle systemer |
| 6061-T6 | Højere mekanisk styrke og stærkere bæreevne | Kan understøtte mere krævende strukturelle krav, når de er konstrueret korrekt | Større sektioner, tungere ruder eller anvendelser, der kræver højere strukturel kapacitet |
Styrke er kun ét udvælgelseskriterium
En stærkere legering skaber ikke automatisk en bedre åbning. Hvis en profil er unødvendigt tung til dens tilsigtede brug, bliver andre dele af systemet muligvis ikke bedre, blot fordi materialets styrke er højere. Profilgeometri, vægtykkelse, spændvidde, støtteafstand, glasvægt, hardwarearrangement og forankring skal stadig evalueres.
Det mere nyttige spørgsmål er ikke "Hvilken legering er stærkest?" men "Hvilken legering understøtter det nødvendige design med passende geometri og produktionskonsistens?" Det skift fører til bedre tekniske beslutninger, fordi det forbinder materialeegenskaber med faktiske anvendelsesforhold.
Materialets sporbarhed og konsistens
For større projekter er sammenhæng på tværs af produktionspartier vigtigt. Den valgte legering og temperament skal være klart defineret i den tekniske specifikation, og produktionsoptegnelser skal gøre det muligt at skelne godkendte materialer fra erstatninger. Konsistens er især relevant, når profilbearbejdning, anodisering eller belægning udføres i flere produktionstrin.
- Definer legeringen og temperamentet:Undgå at bruge brede begreber som "højstyrke-aluminium" uden en teknisk betegnelse.
- Tilpas sektionen til belastningen:Materialevalg og profilgeometri bør overvejes sammen.
- Gennemgå fabrikationskrav:Skæring, bearbejdning, sammenføjning og efterbehandling kan påvirke den praktiske ydeevne af den færdige komponent.
- Hold optegnelser på linje:Materialespecifikationer skal matche produktionstegninger og inspektionsdokumentation.
Sådan fungerer rammeserien og profildybden
Rammeserier bruges ofte til at beskrive den nominelle bredde eller strukturelle familie af en aluminiumsprofil. De giver købere og designere et bekvemt udgangspunkt for sammenligning, men serienummeret alene definerer ikke den komplette ydeevne af et vindue eller en dør.
En dybere ramme kan tilbyde mere indvendig plads til kamre, glas, tætninger, forstærkninger eller termiske brudkomponenter. En mere kompakt profil kan levere slankere visuelle proportioner. Ingen af tilgangene er universelt overlegne. Den rigtige balance afhænger af bygningen, rudernes konfiguration, strukturelle spændvidde, vejrpåvirkning og designmål.
| Design Variabel | Hvad det påvirker | Hvorfor det betyder noget |
|---|---|---|
| Profil dybde | Snitstivhed, ruder, systemgeometri | Dybere sektioner kan give yderligere strukturel og funktionel plads |
| Vægtykkelse | Lokal stivhed, bearbejdningsadfærd, forbindelsesstyrke | Utilstrækkeligt sektionsdesign kan skabe forvrængning eller dårlig hardwareunderstøttelse |
| Kammer layout | Styrke, dræning, termisk strategi | Intern geometri påvirker mere end udseendet |
| Glaslommestørrelse | Glaskompatibilitet og tætningsarrangement | Rammen skal understøtte den angivne rudeopbygning korrekt |
Hvorfor den samme serie kan præstere forskelligt
To produkter, der bærer den samme nominelle seriebetegnelse, kan variere i legering, vægtykkelse, kammerdesign, hardwaresystem, glaskonfiguration og termisk brudkonstruktion. Derfor bør serienumre behandles som identifikatorer i et system frem for universelle ydeevnemærker.
Til teknisk indkøb og designkoordinering er det nyttigt at sammenligne snittegninger side om side. Dette gør det lettere at identificere forskelle, som er svære at bedømme ud fra produktnavne alene.
Valg mellem åbningskonfigurationer
Åbningsstil påvirker direkte ventilation, rengøring, sigtelinjer, hardwarebelastninger, vandhåndtering og hvordan åbningen interagerer med rummet eller facaden. En passende konfiguration begynder med den tilsigtede brug snarere end med udseendet alene.
Hængslet betjening kan give effektiv ventilation og et klart åbningsområde. Det er nyttigt, hvor direkte luftstrøm og praktisk drift er prioriteret.
Glidende blade bevæger sig inden for deres eget plan, hvilket kan være nyttigt, hvor udvendig eller indvendig frigang til en svingende ramme er begrænset.
Tophængslet drift kan tillade ventilation og samtidig hjælpe med at håndtere let regn, når åbningsgeometrien og tætningerne er korrekt konstrueret.
Flere forbundne paneler kan skabe en bred åbning, når projektet kræver en stærkere forbindelse mellem indvendige og udvendige rum.
Casement systemer
Casement-enheder kan give en relativt direkte luftstrømsvej og bruges ofte, hvor ventilation er vigtig. Fordi rammen stikker ud i åbningsretningen, bør designere kontrollere møblernes placering, cirkulationsveje, rengøringsadgang og hardwarerækkevidde.
Glidende systemer
Skydeenheder vælges ofte, hvor en pladsbesparende åbningsbevægelse er ønskelig. Sporjustering, rullekvalitet, dræning og forholdet mellem det bevægelige panel og rammen er centrale for problemfri drift. Et glidesystem bør ikke kun bedømmes ud fra, hvor jævnt en udstillingsprøve bevæger sig, når den er ny; langsigtet sporgeometri og hardwarevedligeholdelse har også betydning.

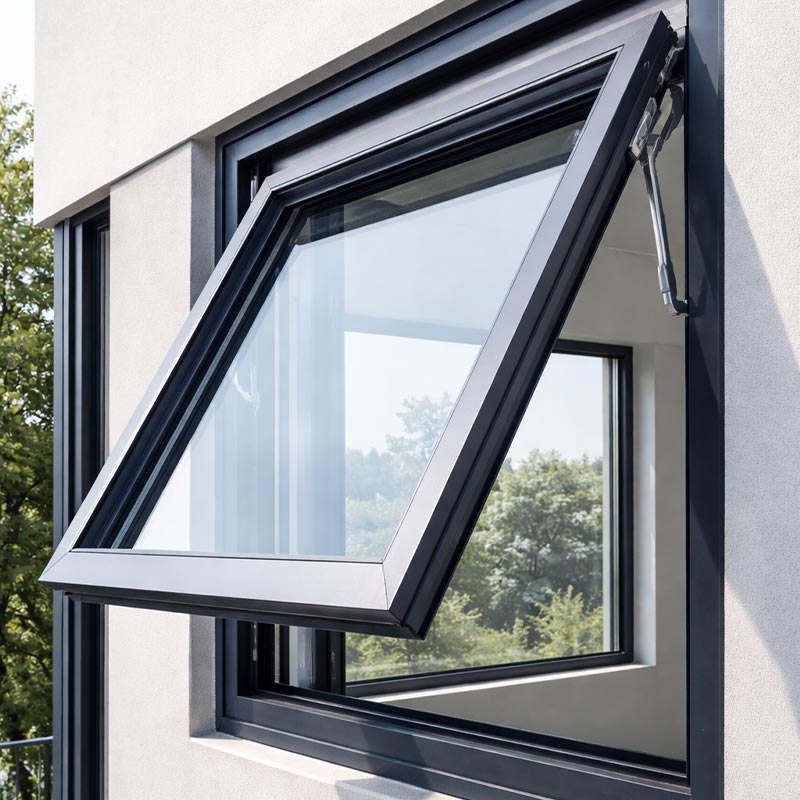

Markise og specialiserede konfigurationer
Markisevinduer kan være praktiske til styret ventilation og kan skabe en markant facaderytme. Specialiserede konfigurationer kan også kombinere forskellige åbningstilstande, såsom glide- og vinduesfunktioner, for at imødekomme komplekse rumlayouts.
Termisk ydeevne og vejrkontrol
Termisk ydeevne bestemmes ikke af aluminium alene. Det vigtige spørgsmål er, hvordan varmen bevæger sig gennem hele samlingen, og hvordan rammen, glasset, tætninger, afstandsstykker og den omgivende konstruktion klarer denne bevægelse.
Traditionelt aluminium er meget ledende. For bygninger, der kræver forbedret termisk ydeevne, kan termisk brudte systemer afbryde den direkte ledende vej gennem rammen ved at bruge en separator med lav ledningsevne mellem dele af metalsektionen. PA66-baserede termiske barrierer bruges almindeligvis til dette formål.
Hvorfor termiske pauser betyder noget
Det grundlæggende formål med en termisk pause er at reducere den direkte varmeoverførsel gennem rammen. Et korrekt konstrueret system kan også forbedre den indvendige overflades temperaturadfærd og reducere sandsynligheden for kondens under passende indendørs og udendørs forhold.
Termisk bruds ydeevne afhænger dog af mere end blot at tilføje en isolerende strimmel. Geometrien af den termiske barriere, kontinuitet omkring hjørner, glaskantdesign, hardwaregrænseflader, rammedybde, tætninger og installation har alle indflydelse på det reelle resultat.
Luft-, vand- og vindmodstand
Vejrpræstationer bør evalueres som et system. Kompressionstætninger, drænkanaler, pakninger, rudergrænseflader, trykstyring, hjørnesamlinger og rammegeometri bidrager til det endelige resultat.
Vindmodstanden er lige så afhængig af den komplette konfiguration. Profilstivhed, glasdimensioner, stolpeafstand, armering, forankring og bygningshøjde kan ændre designkravet væsentligt. En produktspecifikation, der ikke identificerer test- eller designkonteksten, bør derfor fortolkes omhyggeligt.
| Præstationsområde | Nøglekomponenter | Typisk ingeniørfokus |
|---|---|---|
| Termisk | Termisk barriere, rammegeometri, glas, afstandsstykke, tætninger | Reducer ledende og konvektiv varmeveje |
| Lufttæthed | Pakninger, hjørnesamlinger, hardwarekompression | Oprethold kontinuerlig tætning under drift og bevægelse |
| Vandtæthed | Drænkanaler, grædeveje, tætninger, trykkontrol | Ret tilfældigt vand væk fra indvendige overflader |
| Vindmodstand | Profilstivhed, glas, armering, ankre | Styr afbøjning og opretholde sikker drift under belastning |
For klimafølsomme bygninger er denne helsystemtilgang særlig vigtig. En specifikation skal forklare, hvilke dele af samlingen, der bidrager til den krævede ydeevne, i stedet for at præsentere ét isoleret ydeevnenummer uden sammenhæng.
Glas, tætninger, hardware og dræning
Rammen er kun en del af en åbning. Glas, tætninger, hardware og dræn kan afgøre, om den færdige enhed yder som forventet i daglig brug.
Glas konfiguration
Glastykkelse, antal ruder, hulrumsbredde, valg af belægning, akustisk konfiguration og sikkerhedskrav bør tages i betragtning i forhold til profilsystemet. Tyngre glas øger belastningen af rammen og hardwaren, så kompatibiliteten skal verificeres snarere end antages.
For eksempel kan en isoleret rudeenhed med flere ruder forbedre den termiske og akustiske ydeevne, men rammen skal have tilstrækkelig glaslommedybde og strukturel kapacitet til at understøtte den valgte opbygning. Glasvalg bør derfor ske sammen med stelvalg.
Tætninger og pakninger
Tætninger opretholder kontakt mellem komponenter, der har behov for kontrolleret adskillelse. EPDM-baserede tætningssystemer er meget udbredt i arkitektoniske applikationer, fordi de tilbyder nyttige vejregenskaber, når de er korrekt specificeret og installeret.
Forseglingens geometri har også betydning. En pakning skal komprimeres tilstrækkeligt til at opretholde kontinuitet, men skal ikke overbelastes til det punkt, at driften bliver unødvendigt vanskelig. Hjørnesamling, pakningslængde, samlingsplacering og installationskvalitet bidrager alle til tætningens pålidelighed.
Hardware
Hængsler, låse, ruller, håndtag, begrænsninger, friktionsstag og flerpunktssystemer skal matches til rammens størrelse og vægt. Hardwarekapacitet bør overvejes sammen med driftsfrekvens og miljøeksponering.
Dræning
En korrekt drænet ramme forsøger ikke at gøre enhver overflade helt tør. I stedet håndterer den tilfældig fugt ved at lede vand gennem kontrollerede stier mod eksterne udledningspunkter. Drænåbninger bør forblive uhindrede efter fremstilling, efterbehandling, installation og rengøring.
- Glas kompatibilitet:Bekræft tykkelse, vægt, lommedybde og rudemetode.
- Forseglingskontinuitet:Kontroller hjørner, samlinger, kompression og udskiftningsadgang, hvor det er relevant.
- Hardware kapacitet:Match beslag til rammens vægt, dimensioner og åbningsfrekvens.
- Dræningsvej:Kontroller, at vandet har en defineret vej til det ydre.
Overfladebehandling og langsigtet udseende
Overfladebehandling er både en visuel og funktionel del af et arkitektonisk aluminiumssystem. Finishen påvirker farve, tekstur, modstandsdygtighed over for miljøpåvirkning, rengøringsevne og den opfattede kvalitet af den færdige facade.
Almindelige fremgangsmåder omfatter anodisering, pulverlakering, termiske overførselseffekter for trækorns udseende og fluorcarbonbaserede belægninger til krævende udvendige applikationer. Hver metode skaber en forskellig overfladekarakter og bør vælges efter det ønskede udseende og miljøforhold.
Anodiserede overflader
Anodisering skaber et kontrolleret oxidlag på aluminiumsoverfladen. Det kan producere metalliske finish og et holdbart arkitektonisk udseende, samtidig med at den bevarer en visuel forbindelse til det underliggende aluminiumsmateriale.
Pulverlakering
Pulverlakering giver bred farvefleksibilitet og bruges i vid udstrækning til moderne bolig- og erhvervsfacader. Det kan understøtte standardfarvesystemer og projektspecifikke finish, når underlagets forberedelse, forbehandling, hærdning og belægningskvalitet er korrekt kontrolleret.
Træ-korn effekter
Termiske overførselsteknikker kan skabe visuelle mønstre, der ligner træ, samtidig med at de bevarer et aluminiumssubstrat. Denne tilgang er nyttig, når et projekt søger et varmere arkitektonisk udseende uden at ændre den grundlæggende materialeplatform.
Hvad skal kontrolleres?
| Afslut mulighed | Visuel karakter | Nyttig overvejelse |
|---|---|---|
| Anodisering | Metallisk og arkitektonisk | Nyttig hvor den naturlige karakter af aluminium ønskes |
| Pulverlakering | Bredt udvalg af solide farver og teksturer | Velegnet til mange bolig- og kommercielle farveprogrammer |
| Termisk overførsel | Træ-korn udseende | Nyttigt til projekter, der kombinerer moderne indramning med varmere visuelle signaler |
| Fluorcarbon belægning | Arkitektonisk udvendigt udseende | Kan overvejes til mere krævende facadeeksponering, når den er korrekt specificeret |
Farvekonsistens har også betydning, når mange enheder er installeret på tværs af en facade. Projektspecifikationen bør definere finishtype, farvereference, glans- eller teksturforventninger og acceptable inspektionskriterier.
Matching af systemer til bygningsapplikationer
Forskellige bygningstyper stiller forskellige krav til åbninger. I stedet for at søge efter én universel konfiguration, bør designere identificere de dominerende miljømæssige og driftsmæssige krav til projektet.
Prioriteterne omfatter ofte dagslys, ventilation, akustisk komfort, rengøringsadgang, termisk kontrol og en balance mellem visuelle proportioner og praktisk brug.
Gentagen drift, større glasmål, facadekoordinering, sikkerhed, holdbarhed og ensartet udseende kan blive vigtigere.
Vindtryk, forankring, strukturel afbøjning, vandstyring og vedligeholdelsesadgang fortjener en detaljeret ingeniørgennemgang.
Saltfyldt luft øger vigtigheden af materialevalg, overfladeforberedelse, belægningskvalitet, dræning og hardware-korrosionsbestandighed.
Bolighensyn
Huse kræver typisk åbninger, der er nemme at betjene, rengøre, ventilere og vedligeholde. Soveværelser kan have gavn af akustiske overvejelser, opholdsrum kan prioritere større glasflader, og køkkener eller badeværelser kan kræve praktisk ventilation. Den ideelle konfiguration afhænger af rummet frem for bygningskategorien alene.
Kommercielle overvejelser
Kommercielle bygninger kan have hyppigere åbningscyklusser og højere koordineringskrav. Gentagen installation af det samme modul gør dimensionskonsistens særlig vigtig. Hardwareholdbarhed, udskiftningstilgængelighed og finishens ensartethed bør diskuteres under systemvalg.
Højhuse og fritliggende facader
Efterhånden som bygningens højde og eksponering øges, bliver vind- og vandadfærd mere signifikant. Rammen skal analyseres sammen med glasdimensioner, fastgørelsespunkter, stolper, agterspejle og omgivende vægkonstruktion. Det er også vigtigt at koordinere udvendig dræning og indvendig finish, så åbningen fungerer korrekt, når den først er installeret.
Industrielle miljøer
Industrielle faciliteter kan udsætte åbninger for støv, fugt, kemikalier, temperaturændringer eller intensiv rengøring. I disse situationer kan overfladebehandling, tætningsvalg, hardwarebeskyttelse og vedligeholdelsesadgang blive vigtigere end dekorative funktioner.
Sådan læser du en teknisk specifikation
En god teknisk specifikation bør gøre systemet forståeligt uden at være afhængig af markedsføringssprog. Købere, arkitekter, ingeniører og installatører bør kunne identificere, hvad der rent faktisk leveres, og hvilke forhold den angivne ydeevne gælder for.
| Specifikationsartikel | Hvad skal man kigge efter | Hvorfor det betyder noget |
|---|---|---|
| Legering og temperament | Præcis materialebetegnelse | Giver grundlag for at forstå mekanisk adfærd |
| Profilserie | Nominelle familie- og sektionsmål | Hjælper med at identificere rammesystemet og tilgængelig rudeplads |
| Opbygning af glas | Rudetykkelse, hulrum, konfiguration | Relaterer direkte til vægt, termiske, akustiske og sikkerhedskrav |
| Termisk design | Termisk brud materiale og konfiguration | Viser, hvordan ledende varmeoverførsel styres |
| Luft- og vandydelse | Testet eller specificeret ydeevne med klare forhold | Undgår at fortolke isolerede tal uden kontekst |
| Vindmodstand | Karakter, designtryk eller tilsvarende testgrundlag | Kobler systemet til projekteksponering og strukturelle krav |
| Slutte | Coating eller anodiseringsproces og farvereference | Definerer forventninger til udseende og overfladebehandling |
Spørg efter snittegninger
En profilsektion er et af de mest nyttige dokumenter til teknisk sammenligning. Det kan afsløre, om produktet har termokamre, hvor glasset sidder, hvordan tætningerne fungerer, hvor drænkanaler løber, og hvor meget plads der er til rådighed til hardware.
Spørg, hvad præstationstallene beskriver
Tal er kun værdifulde, når deres kontekst er klar. En termisk koefficient kan beskrive en bestemt sektion, rudeopbygning eller komplet samling. En vandtætheds- eller vindmodstandsklassificering kan være forbundet med en defineret testkonfiguration. Tekniske specifikationer bør derfor forklare den testede eller beregnede tilstand i stedet for at præsentere tal uden en referencekonfiguration.
Adskil standardfunktioner fra projektspecifikke muligheder
Nogle egenskaber er standard for en produktfamilie, mens andre afhænger af projektets krav. En klar specifikation bør skelne mellem standardprofilmuligheder, tilgængelige glaskonfigurationer, finishvalg, hardwarepakker og tilpassede dimensioner.
Almindelige specifikationer og installationsfejl
Mange præstationsproblemer skyldes ikke selve det grundlæggende materiale. De opstår som følge af uoverensstemmende komponenter, uklare specifikationer, dårlig fabrikationskontrol eller installationsdetaljer, der ikke var koordineret med vindues- og dørsystemet.
- Valg alene efter udseende:En slank ramme kan se attraktiv ud, men kræver stadig tilstrækkelig strukturel kapacitet til dens tilsigtede glasstørrelse og miljøbelastning.
- Ignorer glasvægt:Tyngre ruder ændrer rammens belastning og kan påvirke valg af hardware, hængsler, ruller og rammeafbøjning.
- Behandling af et serienummer som en præstationsvurdering:Den samme nominelle serie kan indeholde forskellige strukturelle og termiske konfigurationer.
- Undervurderer dræning:En dræningsvej kan blokeres af tætningsmiddel, snavs, forkert bearbejdning eller installationsfejl.
- Brug af uegnet hardware:Hardware skal matche åbningsdimensioner, rammens vægt, driftsfrekvens og eksponering.
- Spring over installationskoordinering:Selv en velkonstrueret enhed kan yde dårligt, hvis perimetergrænsefladen ikke er korrekt forseglet, forankret og drænet.
- Sammenligning af finishnavne i stedet for specifikationer:To belægninger med lignende farvenavne kan have forskellige proceskrav og udvendige ydeevnekarakteristika.
- Stoler på vagt holdbarhedssprog:Påstande som "meget stærke" eller "langtidsholdbare" er mindre nyttige end definerede materiale-, finish-, test- og vedligeholdelsesoplysninger.
Installation er en del af systemet
Åbningen skal installeres, så dens ramme forbliver korrekt justeret, mekanisk sikret og integreret med vægkonstruktionen. Omkredssamlinger kræver passende materialer og detaljer for at styre bevægelse og fugt.
Justering er især vigtig for glidende og multipoint-systemer. En ramme, der er lidt ude af kvadratet, kan skabe ujævn kompression, for tidligt hardwareslid eller vanskelig betjening. Installationstolerancer bør derfor defineres før arbejdet påbegyndes.
Hvorfor præcisionsfremstilling er vigtig
Ekstrudering er kun begyndelsen på fremstillingsprocessen. Arkitektoniske åbninger involverer typisk skæring, CNC-bearbejdning, boring, hjørnebearbejdning, montering, glasering, forsegling, overfladebehandling, inspektion og emballering. Hvert trin kan påvirke den endelige samling.
Dimensionskonsistens er særlig vigtig, fordi vinduer og døre indeholder flere interagerende komponenter. Hvis en hulposition, snitlængde, hjørnesamling eller glaslomme er inkonsekvent, kan problemet opstå senere som et hardwareproblem, justeringsproblem, tætningsproblem eller installationsjustering.
Ekstruderingskontrol
Ekstruderede profiler bør opretholde den tilsigtede sektionsgeometri inden for definerede tolerancer. Konsistens bliver vigtigere, når profiler samles til store samlinger, eller når flere enheder skal justeres visuelt hen over en facade.
CNC-behandling
Computerstyret bearbejdning kan forbedre repeterbarheden for hardwarehuller, dræningsfunktioner, håndtagspositioner, hjørnegrænseflader og andre kritiske operationer. Værdien af bearbejdning ligger ikke blot i automatisering, men i gentagelig proceskontrol og inspektion.
Samlingskvalitet
Monteringshold skal forstå forholdet mellem rammedimensioner, tætninger, glas, hardware og dræning. Korrekt komponentplacering kan være lige så vigtig som komponentkvalitet. En premium pakning installeret forkert er stadig en installationsfejl.
Inspektionspunkter
- Indgående materialeinspektion:Bekræft den specificerede legering, profildimensioner og synlige materialetilstand.
- Bearbejdningsinspektion:Kontroller kritiske huller, slidser, drænåbninger og dimensioner i forhold til godkendte tegninger.
- Samling inspektion:Bekræft hjørnejustering, hardwareinstallation, tætningskontinuitet og rudeunderstøttelse.
- Funktionskontrol:Betjen repræsentative enheder gentagne gange for at bekræfte jævn bevægelse og låseindgreb.
- Afslut inspektion:Gennemgå farve, belægningsudseende, ridser, håndteringsmærker og synlige overfladefejl.
En disciplineret produktionsproces skaber en stærkere sammenhæng mellem den tekniske specifikation og det, der ankommer til byggepladsen. Den forbindelse er især værdifuld for projekter med gentagne moduler eller stram facadekoordinering.
En praktisk udvælgelsesramme
En systematisk udvælgelsesproces kan gøre specifikationsarbejdet mere overskueligt og mindske risikoen for at overse et kritisk krav.
- Definer bygningsmiljøet:Identificer klima, eksponering, bygningshøjde, orientering, fugtighed, salteksponering og rengøringsforhold.
- Definer åbningsfunktionen:Beslut om ventilation, store klare åbninger, kompakt bevægelse, sikkerhed, adgang eller akustisk kontrol har højeste prioritet.
- Definer kravet til ruder:Etabler glastykkelse, rudeantal, sikkerhedsegenskaber, akustiske mål og forventet enhedsvægt.
- Definer strukturelle krav:Gennemgå åbningsdimensioner, vindbelastninger, spændvidde, forankring og forventede driftskræfter.
- Definer termiske krav:Bestem, om en termisk brudt konfiguration er påkrævet, og koordiner den med rudesystemet.
- Definer overfladebehandling:Vælg anodisering, pulverlakering, trækornet udseende eller en anden specificeret finish i henhold til miljøeksponering og arkitektoniske hensigter.
- Definer hardware:Match hængsler, låse, håndtag, ruller, stag og andre beslag til rammestørrelse og arbejdsfrekvens.
- Gennemgå installationen:Bekræft væggrænseflader, forankring, shims, perimetersamlinger, dræning og justeringsadgang.
- Gennemgå dokumentation:Sørg for, at tegninger, specifikationer, inspektionskriterier og godkendte prøver af finish stemmer overens med produktionsordren.
For projekthold, der sammenligner systemer, kan en nyttig evalueringsmatrix holde diskussioner fokuseret på målbare egenskaber frem for generelle produktbeskrivelser.
| Evalueringskategori | Nøglespørgsmål | Foretrukken bevis |
|---|---|---|
| Materiale | Er legeringen og temperamentet klart defineret? | Teknisk materialespecifikation |
| Profil | Passer sektionen til åbningsstørrelsen og belastningen? | Snittegning og designdata |
| Ruder | Kan systemet understøtte den nødvendige glasopbygning? | Glaslommemål og belastningsdata |
| Termisk | Er den termiske strategi passende for bygningen? | Systemdetaljer og data om termisk ydeevne |
| Vejr | Hvordan styres luft og vand? | Tætningslayout, drændesign og testdata |
| Hardware | Er operativsystemet kompatibelt med rammen? | Hardware tidsplan og belastningskapacitet |
| Slutte | Er overfladebehandlingen velegnet til miljøet? | Finish specifikation og inspektionsstandard |
| Installation | Kan enheden installeres og justeres konsekvent? | Installationsdetaljer og metodeerklæring |
Den mest nyttige specifikation er en, der kan forstås af design-, indkøbs-, produktions-, kvalitetskontrol- og installationsteams uden at kræve forskellige fortolkninger på hvert trin.
Når tilpasning giver mening
Tilpassede konfigurationer kan være nyttige, når standardmoduler ikke fuldt ud matcher projektets krav. Fælles tilpasningsområder omfatter profildimensioner, åbningsstørrelse, glaskonfiguration, hardwarekombinationer, finish, farve, termisk brudkonstruktion og specielle grænsefladedetaljer.
Tilpasning bør stadig styres af en dokumenteret teknisk proces. Et kundetilpasset produkt kræver godkendte tegninger, definerede tolerancer, klare materialekrav og en konsekvent inspektionsmetode. Tilpasning er mest effektiv, når den løser et reelt projektkrav i stedet for at tilføje kompleksitet uden en funktionel fordel.
Rollen af teknisk kommunikation
God kommunikation mellem projektteamet og producenten kan forhindre undgåelige problemer. Vigtig information omfatter åbningsdimensioner, glasspecifikationer, forventet miljøeksponering, ydeevneprioriteter, foretrukken drift, krav til finish, installationsbegrænsninger og relevante lokale standarder.
Klare spørgsmål giver ofte bedre svar end brede anmodninger. At bede om en profilsektion, legeringskvalitet, rudeområde, hardwaretype, tætningsmateriale, overfladebehandlingsproces og anvendelig ydeevneklassificering skaber en mere nyttig teknisk samtale end blot at spørge, om et produkt er "høj kvalitet".
FAQ
De følgende spørgsmål omhandler almindelige tekniske overvejelser, når man vælger og specificerer moderne arkitektoniske åbninger i aluminium.
Hvad gør aluminium velegnet til moderne arkitektoniske vinduer og døre?
Aluminium kombinerer relativt lav strukturel vægt med nyttig mekanisk styrke, fremragende ekstruderingsfleksibilitet, dimensionsstabilitet og en bred vifte af muligheder for overfladefinish. Disse egenskaber giver producenterne mulighed for at skabe detaljerede profilsektioner, der integrerer glaslommer, kamre, tætninger, dræningsveje og hardwaregrænseflader.
Er 6061-T6 altid bedre end 6063-T5?
nr. 6061-T6 tilbyder generelt højere mekanisk styrke, mens 6063-T5 er velegnet til arkitektonisk ekstrudering og detaljeret profilproduktion. Den passende legering afhænger af strukturelle krav, sektionsgeometri, fremstillingsbehov og den påtænkte anvendelse.
Hvad fortæller et billedserienummer mig?
Et serienummer identificerer almindeligvis en profilfamilie eller nominel rammedimension inden for et bestemt system. Det er nyttigt til organisering og sammenligning, men det bør ikke behandles som en universel ydelsesvurdering, fordi legering, vægtykkelse, kammerdesign, ruder, hardware og testbetingelser kan variere.
Hvorfor bruges termiske brud i aluminiumsrammer?
Et termisk brud afbryder den direkte ledende bane gennem metalrammen. Dette kan forbedre den termiske ydeevne og hjælpe med at styre indvendige overfladetemperaturer, når hele systemet er korrekt konstrueret med passende ruder og tætning.
Hvilken åbningsstil er bedst til ventilation?
Der er ikke en enkelt bedste konfiguration for hvert rum. Kaste- og markisedesign kan give direkte ventilation, mens skydesystemer kan være mere egnede, hvor den tilgængelige åbningsafstand er begrænset. Valget bør overveje luftstrøm, rumindretning, rengøringsadgang, vejrpåvirkning og driftsvaner.
Hvor vigtigt er valg af glas?
Glas er en af de vigtigste dele af den komplette åbning. Dens tykkelse, vægt, rudekonfiguration, sikkerhedsegenskaber og termiske eller akustiske egenskaber påvirker rammedesign, hardwarevalg, kompatibilitet med ruder og lommer og overordnet ydeevne.
Kan overfladefarven tilpasses?
Mange arkitektoniske systemer i aluminium understøtter en bred vifte af farver og finish. Afhængigt af den valgte behandling kan tilpasning omfatte standard arkitektoniske farver, metalliske effekter, trækorns udseende og projektspecifikke farvereferencer.
Hvad skal kontrolleres inden produktionen starter?
Bekræft det godkendte profilsystem, legering og temperering, åbningsdimensioner, rudeopbygning, hardware, tætninger, dræningsarrangement, finish, farvereference, tolerancer, installationsgrænseflader og gældende ydeevnekrav. Godkendte tegninger skal afspejle den endelige produktionskonfiguration.
Kan store glasåbninger bruge samme system som mindre boligvinduer?
Ikke nødvendigvis. Større åbninger indfører forskellige strukturelle og hardwarekrav, især når glasset bliver tungere eller vindeksponeringen øges. Større enheder bør gennemgås ved hjælp af deres faktiske dimensioner, belastninger, profilgeometri, forstærkning, ruder og forankringsforhold.
Hvordan skal vejrets ydeevne evalueres?
Lufttæthed, vandtæthed og vindmodstand bør overvejes sammen med den komplette samling. Gennemgå tætninger, hjørnesamlinger, dræningsveje, profilgeometri, ruder, hardwarekompression, installationsgrænseflader og de forhold, hvorunder de angivne testresultater blev opnået.
Hvorfor er installationskvaliteten så vigtig?
Installationen afgør, om den konstruerede ramme kan fungere korrekt i den aktuelle bygning. Justering, ankre, perimetersamlinger, dræning, rudeunderstøttelse og hardwarejustering har alle indflydelse på drift og vejrpræstation. Et veldesignet produkt kan stadig underperforme, hvis installationen er inkonsekvent.
Hvilken information skal en producent modtage til et skræddersyet projekt?
Nyttige projektoplysninger omfatter åbningsstørrelser, bygningstype, miljøeksponering, ønsket åbningsstil, glaskonfiguration, strukturelle krav, termiske forventninger, finish og farve, hardwarepræferencer, installationsbegrænsninger og relevante tekniske standarder.
Byg bedre åbninger gennem bedre specifikationer
Udførelsen af en moderne facadeåbning er resultatet af mange sammenhængende beslutninger. Aluminium giver en fleksibel strukturel platform, men det færdige resultat afhænger også af profildesign, legeringsvalg, ruder, termisk adskillelse, tætninger, hardware, dræning, overfladebehandling, fremstillingspræcision og installation.
En gennemtænkt specifikation begynder derfor med de faktiske bygningsforhold. Når først disse forhold er forstået, bliver det lettere at vælge en åbningskonfiguration, definere en passende rammefamilie, koordinere rudesystemet, identificere de nødvendige vejr- og termiske egenskaber og etablere de nødvendige inspektionspunkter under produktion og installation.
Denne tilgang skaber også bedre kommunikation på tværs af projektet. Arkitekter kan forklare designhensigten, ingeniører kan definere ydeevnekrav, indkøbsteams kan sammenligne tekniske konfigurationer, producenter kan udarbejde nøjagtige produktionsdokumenter, og installatører kan arbejde ud fra et klart sæt grænsefladedetaljer.
Til projekter, der kræver en kombination af strukturel ydeevne, rene arkitektoniske linjer, vejrstyring, fleksible finish og praktisk langsigtet drift, giver omhyggeligt konstruerede aluminiumssystemer et alsidigt fundament. Nøglen er ikke at vælge den mest komplicerede konfiguration, men at vælge den konfiguration, der passer til bygningen, miljøet og den måde, folk vil bruge rummet på.
Har du brug for en teknisk konfiguration til dit projekt?
Til projektspecifikt profilvalg, åbningskonfigurationer, ruderkompatibilitet, overfladefinish og tilpassede arkitektoniske krav,kontakt osfor at diskutere de tekniske detaljer med producentteamet.
